1.简介

动心道岔5313系列恒速音效DCC解码模块，适用于HO型火车模型，分别对应各种车 型推出相应的声音版本。

本产品支持解码程序和声音文件用户自主刷新功能，用户可通过动芯领域出品的"DXDC Programmer"对5313系列恒速音效DCC解码模块主程序和声音文件进行自定义更新。

本产品支持DCC协议的14级、28级和128级速度控制，具有4个功能输出口。具有8 种灯光效果，分别是渐亮渐灭效果、警灯效果、随速度闪烁效果、昏暗效果、闪光灯效果， 以及三种固定频率闪烁的效果，通过CV值控制可以实现数千种灯光效果搭配。声音效果方 面，支持4种声效同时发出，达到混音的效果。灯光输出以及电机驱动电路均具有过载保护 功能，可尽量减少用户在使用过程中因意外因素带来的损失。

为充分考虑各种火车模型内部结构空间，方便用户安装本产品，动芯领域分别推出两种 外观规格的恒速音效DCC解码模块，分别为8Pin及21Pin 恒速音效DCC解码模块。两种产 品除外观尺寸有差别之外，其他部分性能一致。

2产品参数

2.1外观参数

8 Pin恒速音效DCC解码模块：

产品长度：30mm

产品宽度：15mm

产品厚度：7mm

21 Pin 恒速音效DCC解码模块：

产品长度：30mm

产品宽度：15mm

产品厚度：7.5mm

2.2包装明细

1：动心道岔5313系列恒速音效DCC解码模块1块

2：产品说明书1份

2.3电气参数

工作电压：12V-26V

功能输出口输出电压：由输入电压决定

每功能输出口最大输出电流：300mA

功能输出口保护电流：500mA 电机输出口保护电流：1A

工作温度：0—80℃ 喇叭阻抗：100Ω

3.安装

动心道岔提供具有8 Pin 和21 Pin两种标准DCC接口的恒速音效DCC解码模块。

如果您的火车模型上拥有8Pin DCC接口，请仔细对照本产品插头上的标识以及火车模 型电路板上的相应位置，将插头插座的标识插入即可。

如果您的火车模型上不具备8Pin DCC插槽，请按照以下说明自己改造：

8pin标准DCC接口各种颜色连线对应正确连接：

*5313恒速DCC解码模块两个功能输出口分别为绿色和紫色，用户可自行选择用于连接灯光或者其他 功能输出。

安装时请仔细对照以上列表，连线不正确可能发生意外致使解码模块损坏。

对于使用动心道岔5313系列恒速音效21Pin DCC解码模块的用户，请确认火车模型中 具有21Pin标准接口。

4.适用范围

适用于全部HO级火车模型,完全符合NMRA制定的DCC协议，并受控于符合DCC协议 的各种DCC数码控制器。同时也可使用DC控制器对装有本解码模块的机车模型进行操控。

5. 功能特性

5.1 速度控制

速度控制有两种模式：速度曲线控制和速度表控制。

 5.1.1速度曲线控制模式（出厂默认方式）：

此种控制方式下，由机车模型电机驱动起始电压（CV2），电机驱动最高电压（CV5）， 电机驱动中速电压（CV6）实现控制。为便于您理解，我们将速度级与速度值之间的关系通 过曲线来加以说明，在图4-1—图4-4中，横轴代表速度级，纵轴代表速度值。图表中的速 度级是将机车模型的运行速度分为28份，每一份代表一个速度级，取值范围：0-28；速度 值是机车模型当前运行的速度取值，变化范围：0—255。14级速度控制和128级速度控制 的道理相同，只是图表中的横轴最大值分别为14和126，中间值分别为7和63。

图5-1：CV6 小于 CV5/2时，速度曲线

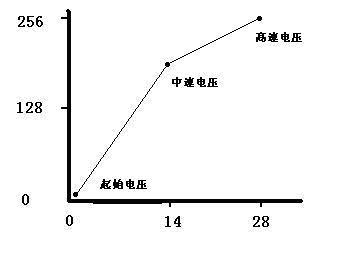

图5-2：CV6 大于 CV5/2时，速度曲线

由图5-2可知，当CV6大于CV5/2时，在速度级小于中间值14时即低速状态下，速度 变化较快。在速度级大于中间值14时即高速状态下，速度变化较慢。

图5-3：CV6等于CV5/2时，速度曲线

由图5-3可知，当CV6等于CV5/2时，高速和低速变化都比较平缓，CV6=0或者1也默 认为此种情况。

 5.1.2速度表控制模式

速度表控制模式下，整个速度曲线被分为28级，各速度级的速度值分别对应CV67-CV94 的值。如下图：

图5-4：速度表

速度表模式下，修改各级速度对应的CV值，就可以修改该级的速度值,以达到不同的效果。

5.1.3速度模式切换

两种速度模式的切换开关是CV29的bit4，其值为0时（出厂默认值）表示启用速度曲线控 制模式；其值为1时表示启用速度表控制模式。

5.1.4加速度/减速度调节

机车模型运行的最终加速度是由CV3和CV23的值运算决定的。同样机车模型运行的减速 度是由CV4和CV24的值经运算决定的。

加速度（CV3）/减速度（CV4）其值越大，最终加/减速度越大，对应机车模型加速/减速越 慢；其值越小，最终加/减速度越小，对应机车模型加速/减速越快。

加速度调节（CV23），其值在1-127之间时，取值越大，最终加速度的值越大，机车模型加 速越慢；在129-255之间时，取值越大，最终加速度越小，机车模型加速越快。

减速度调节（CV24），其值在1-127之间时，取值越大，最终减速度越大，机车模型减速越 慢；在129-255之间时，取值越大，最终减速度越小，机车模型减速越缓慢。

 5.2恒速功能

5.2.1恒速功能开关

恒速效果功能有开关实现启用或关闭，CV58的bit0为1时，开启；为0时，关闭。

5.2.2恒速效果调节方式

CV60-64，以及CV112为恒速效果调节参数，用户需要对5313恒速音效DCC解码模块的恒速表现 效果进行调节时，请咨询动心道岔客服人员，在客服人员的指导下进行调节。

5.3过载保护及温度保护

5.3.1过载保护说明

5313系列恒速音效DCC解码模块对灯光输出和电机运行提供过载保护。

当灯光输出电流超过500mA时，灯光输出将受到保护，保护现象为所有灯光输出关闭，在 控制器重新启动之前，所有灯光将无法正常点亮。

当电机输出电流超过1A时（电机负载越大，电流越大），电机输出将受到保护，保护现象为 双向车灯同时闪烁，电机停止运行。在控制器重新启动之前，电机无法正常运行，双向车灯持续 闪烁。

5313系列恒速音效DCC解码模块设置CV53对电机过载保护的电流大小进行调整，用户在使 用时可以根据具体情况进行调整，CV值调整方法请参照第六章CV值列表中相关内容。

 5.3.2温度保护说明

5313系列恒速音效DCC解码模块硬件设计中已完善温度保护的设计，当解码模块表面温度超 过用户设置范围时将停止工作。相关软件支持版本请留意动芯领域网站的更新说明。

5.4模拟控制

5.4.1 模拟控制方式

5313系列恒速音效DCC解码模块支持模拟状态下控制。将安装有5313系列恒速音效DCC 解码模块的火车模型放在接有DC控制器的轨道上亦可正常工作。模拟状态下不支持恒速及各种 灯光效果，声音效果只支持出厂默认效果。

5.5 车头地址设置

5.5.1 车头地址说明

车头地址指火车模型在轨道上的编号，当选定车头地址后，就可以通过控制器控制对应的火 车模型。DCC协议中对车头地址有以下定义：

CV1：车头主地址

CV17&CV18：车头扩展地址

CV19:车头重连地址

DCC协议中规定三种地址的优先级分别为：重连地址>扩展地址

重连地址>主地址

5.5.2 车头地址设置方法

重连地址（CV19）的优先级最高，只要其值不为0或128，机车将受控于重连地址。而对于 扩展地址（CV17&CV18）和主地址（CV1），当扩展地址不为0时，且CV29的bit5为1，机车就 受控于扩展地址，如果扩展地址为0或CV29bit5为0时，机车就受控于主地址。

在第六章CV值列表里您可以查到与车头地址相关的三个CV值的取值范围。其中CV19 的取 值对车头地址控制仅限于1－127和129－255之间。当CV19大于等于1并小于等于127时，机 车模型运行方向为默认前行方向，此时，机车模型的受控地址为1-127；当CV19大于等于129并 小于等于255时，机车模型运行方向为默认前行的反方向，此时机车模型的受控地址为CV19的 值减去128。

扩展地址（CV17&CV18）的取值范围是128-9999，它的值是根据CV17的低六位bit位以及

 CV18的8个bit位的值组合而成。

5.6灯光功能

5.6.1灯光功能开关

5313系列恒速音效DCC解码模块一共配置了2个固定的灯光输出功能口，另外还有两个附 加功能输出口亦可接灯光输出。与之相关的是CV33—CV46。它们对应关系的出厂值如下表：

表5-6：灯光功能输出口开关配置（FL,RL分别是前行和倒行车大灯）

由表5-6可见，CV33—CV46，每个CV值均可作为4个灯光输出口的控制开关，并且 由控制器上的13个按键（控制器不同可能功能按键数目也不同）与它们对应（一般控制 器RL,FL为同一个按键）。各CV值的8个bit位（二进制）的取值分别决定对应的4个输 出口的开关状态（1为开启，0为关闭）。用户可以选择用一个CV值（按键）来控制4个 灯光输出口的开关，也可选择用多个CV值（按键）来实现分别控制。具体采用何种控制 方式可由用户自行定义。例如，假设用户设置CV33=3(00000011),对应表4-1可知此时CV33 控制功能输出口1和2，机车模型前进时，按下机车模型大灯控制按键（各种控制器该按 键定义不同，使用前请查阅相关控制器说明书），功能输出口1和2对应的车灯将被点亮。 如果此时用户设置CV34=255（00001111），机车模型后退时按下机车模型大灯控制按键， 所有功能口对应车灯均被点亮。需要注意的是CV33—CV46只是决定灯光的开关状态，机 车模型运行中点亮/熄灭灯光需要按下每个CV值所对应的按键才能实现。

 5.6.2功能输出口与机车模型灯对应关系

各输出口与机车模型灯的对应关系如下表：

5.6.3灯光效果设置

CV33—CV46仅仅实现了灯光开关的控制，5313系列恒速DCC解码模块配置了8种灯光 效果，分别是渐亮渐灭效果，警灯效果，随速度闪烁效果，昏暗效果，闪光灯效果，以及三 种固定频率闪烁的效果。其中渐亮渐灭效果只适用于功能输出口1和2（即前行/倒行大灯）, 其他效果适用于所有的灯光功能输出口。要实现对灯光效果的控制需要对CV-47—CV52以及 CV117—CV124有更多了解，通过调节这些CV值可以实现上千种不同的灯光效果。它们所对 应的灯光效果如表5-2所示：

表5-7：灯光效果配置

表5-7中，CV47-CV52以及CV117—CV124每个bit位（二进制）对应一种灯光效果,某 CV值的某个bit位设置为1表示此CV值对应的输出口的此种效果功能开启。5313系列恒速 音效DCC解码模块只有灯光输出口1和输出口2配置了渐亮渐灭效果，并且渐变的时间长 短是可以调节的，调节CV115的参数即可实现。

 5.7声音效果

5.7.1声音效果开关

5313系列恒速音效DCC解码模块，可以存储多种声音效果，同时支持4声道混音，各声 道独立发声。

5.7.2声道音量调整

5313系列恒速音效DCC解码模块声音效果的总音量调节均可通过修改CV113值的大小 来实现。CV113为0时声音音量最小，CV113为255时声音音量最大。

5.7.3声音控制方式

对于用户控制操作声，用户可配置为由F1-F28分别实现。每一种声音均可实现6种 控制模式。详细说明参见表5-6

5.7.4声音文件及解码模块程序升级

动心道岔5313恒速音效DCC解码模块支持对声音文件以及解码程序进行自行升级。用 户可通过动芯领域出品的"DXDC Programmer"对相关文件及程序进行刷新升级。升级程序及 文件请随时关注动芯领域网站的相关信息。

6.DCC双向通信

6.1 DCC双向通信介绍

针对NMRA规范9.3.1-9.3.2中对DCC双向通信的相关规定，动心道岔5313恒速音效 DCC解码模块提供硬件支持，软件版本支持信息请留意动芯领域网站的最新信息。

7.CV值列表

免责声明

由于以下原因引起的5313系列恒速音效DCC解码模块无法正常工作，动芯领域不承担 相关责任：

用户未按照说明书安装解码模块造成本产品功能受损或无法工作。

用户未按照说明书规则操作造成本产品功能受损或无法工作。

用户擅自拆除、更换本产品元器件造成产品功能受损或无法正常工作。

用户管理不善造成本产品被腐蚀、灼烧、破损，致使本产品无法正常工作。

用户未按照本产品说明书规则操作致使机车模型损坏。

以上声明解释权归动芯领域所有。

附录一：常见问题

很多原因可能导致5313系列恒速音效DCC解码模块无法正常工作，在这里我们将列出 一些常见问题并予以解答，希望对您正确使用5313系列恒速音效DCC解码模块提供一定的 帮助。

1 DCC解码模块安装完成，通电后车灯不亮，没有声音，改变速度机车模型不运行。

检查各部分连线是否牢固紧密。

检查控制器连接轨道的连线是否有短路。

2 机车模型行进过程中声音时断时续，并且行走不连贯

检查轨道是否清洁。

检查各部分连线是否牢固。

3 机车模型运行正常，灯光正常，但是没有声音

检查DCC解码模块与喇叭接线是否正常。

如果其他功能都正常工作，连线正常，请联系我们的工作人员及时更换。

4 修改了一些CV值以后DCC解码模块工作不正常，如何恢复出厂默认值

如果您记不清楚自己修改了哪些CV值，那么建议您将CV8设定为8，即可将所有CV 值修改为出厂默认值。

此处需要特别提醒：如果您使用的数码控制器是LENZ数码控制器，复位时请勿使用控 制器本身的"Reset"设置，直接将CV8设置为8即可。

5 机车模型运行正常，声音正常，但是车灯不亮

如果头灯不亮重复按灯光控制按键看是否会有变化，如果是车前小灯不亮，首先检查小 灯板与DCC解码模块连接是否牢固。

读取控制灯光开关的CV值，确定是否由于灯光已被关闭。具体请参照章节5.6.1。

若以上因素全部排除，请拨打我们的售后服务电话由我们的工作人员为您服务。

6 灯光，声音正常但是机车模型不运行

检查DCC解码模块与机车模型发动机之间的连线是否连接牢固。

读取CV1的值，检查是否是由于当前操作车头地址与DCC解码模块地址不符，重新写 入车头地址。

7 已经按照说明书上的做了，但是还是遇到一些问题，而且以上也没有提到。

如果在使用过程当中仍然有问题无法解决，欢迎发E-mail或来电至动芯领域，也可以访 问我们的论坛提出您的问题，我们的工作人员将及时为您解答。

 警 告

1、本产品只适用于HO级火车模型。

2、安装本产品之前，请仔细阅读说明书。

3、请勿使用不支持DCC协议的数码控制器对本产品进行操作控制。

4、本产品不适合8岁以下儿童操作，使用方法不当会使其受到尖锐结构的伤害。

5、本产品不要暴露在雨、潮湿、火、阳光直晒以及腐蚀性化学物品的环境中。

6、本产品合适工作温度在0-80°C。

7、强烈的电磁波会对本产品正常工作有影响。

8、请勿擅自拆开本产品表面的塑封物品。

9、请勿对本产品施加强力压迫。

10、请勿擅自对本产品进行清洗。

11、安装模块电路板时，请确认安装人员身体静电已排除。

12、安装模块电路板时，请将机车模型从轨道上拿开。

13、安装模块电路板后，请确认连接线没有被挤压或者切断。

附录二：售后服务

动芯领域为5313系列恒速音效DCC解码模块提供以下售后服务：

1、5313系列恒速音效DCC解码模块三个月内免费更换，一年内免费维修。

2、5313系列恒速音效DCC解码模块在免费维修期过后提供终身有偿维修。

动芯领域（北京）科技有限公司联系方式：

客服电话：(86)-10-51666700

客服邮箱：services@digsight.com

网站地址：www.digsight.com

动心道岔5313恒速音效DCC解码模块做出任何更新恕不另行通告，相关内容请密切关注我 们的网站。
